SEM-EDS Analysis
상관 (correlative) 현미경 검사법, 필터 취급 및 처리, PSE 작동 모드, 스펙트라 및 금속 성분 데이터베이스

JOMESA PSE: 금속 성분 분석



JOMESA PSE 3가지 작동 모드를 제공 합니다 :

1. 수동 모드 :
JOMESA PSE
시스템은 광학 현미경인 JOMESA HFD 에서 분석한 데이터를 사용하여 분석 하기 위한 입자를 고른 후, SEM 사진을 찍고 EDS 분석을 합니다.










2. 상대 크기 – 종속 모드 :

이 모드에서 JOMESA PSE 시스템 은 광학 현미경 인 (JOMESA HFD) 시스템의 결과를 사용하여 자동으로 입자 클래스를 분석 합니다.

예를 들어, 400 µm. 이상 모든 금속 파티클 을 EDX 분석하라 라고 시스템에 지시할 수 있습니다.

결과는 여러가지 방법으로 표시 할 수 있습니다. 가능한 방법 중 하나는 2차원 합금 크기 맵 을 생성하는 것 입니다.:






3. SEM -EDS 필터 분석 방법

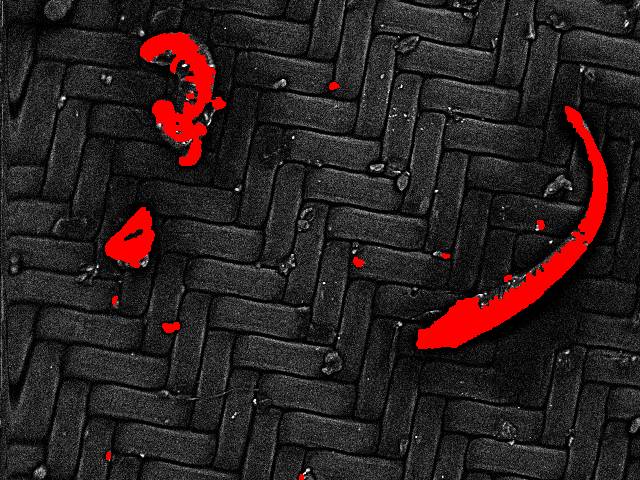

모드에서 필터의 선택된 영역은(또는 전체 필터) BSE 검출기로 스캔 되고 이미지가 촬영 됩니다. 유기물 입자가 아닌 것은 어두운 유기물 필터 배경 (background) 에 비해 밝게 나타납니다.



이미지 분석에 의해 이러한 입자들은 크기에 의해 검출되고 평가되며 모든 입자들로부터 EDS 스펙트럼을 취합니다.



크기 평가 및 EDS 분석 후 입자는 크기 및 화합물 (합금) 에 의해 정렬 됩니다.
2
차원 크기- 합금 맵 은 응용 프로그램에 적합한대로 자유롭게 구성 할 수 있습니다.
